こんにちは!
現役バリバリ金属加工のスペシャリスト、あきよしです!
![あきよし](https://senban.mmbible.com/wp-content/uploads/2023/06/Akiyoshi01-252x300.png)
今回はこのような悩みを解消するための記事になっています。
それはね、ワーク1回転当りの工具移動量だよ!
![あきよし](https://senban.mmbible.com/wp-content/uploads/2023/06/Akiyoshi01-252x300.png)
この記事では、
旋盤加工における「送り」とは何か?
どうやって決めればいいのか?
を解説していきます。
![](https://senban.mmbible.com/wp-content/uploads/2022/12/リダちゃん-292x300.png)
約3分で読める記事になってるよ♪
ぜひ最後までお付き合いください♪
旋盤加工における送りとは?
![](https://senban.mmbible.com/wp-content/uploads/2022/08/lathe-g2fe0c8672_1920-1-1024x683.jpg)
切削にはとても大切な3つの条件があります。
この中のひとつ「送り」について分かりやすく解説いたします。
送りとは… ワークが1回転する間に工具が移動する量のこと
単位は
「㎜/rev」
で表します。
「rev」はRevolution(回転)
![あきよし](https://senban.mmbible.com/wp-content/uploads/2023/06/Akiyoshi01-252x300.png)
![見習い君](https://senban.mmbible.com/wp-content/uploads/2022/12/後輩君-261x300.png)
移動量か…
「速さ」だと思ってました!
プログラムで送りの数値をいじるとスピードが変わるので「速さ」と勘違いする人が多いようです。
![見習い君](https://senban.mmbible.com/wp-content/uploads/2022/12/後輩君-261x300.png)
送りってどんな影響があるんだろう?
じゃあ送りが及ぼす影響を解説するね!
![あきよし](https://senban.mmbible.com/wp-content/uploads/2023/06/Akiyoshi01-252x300.png)

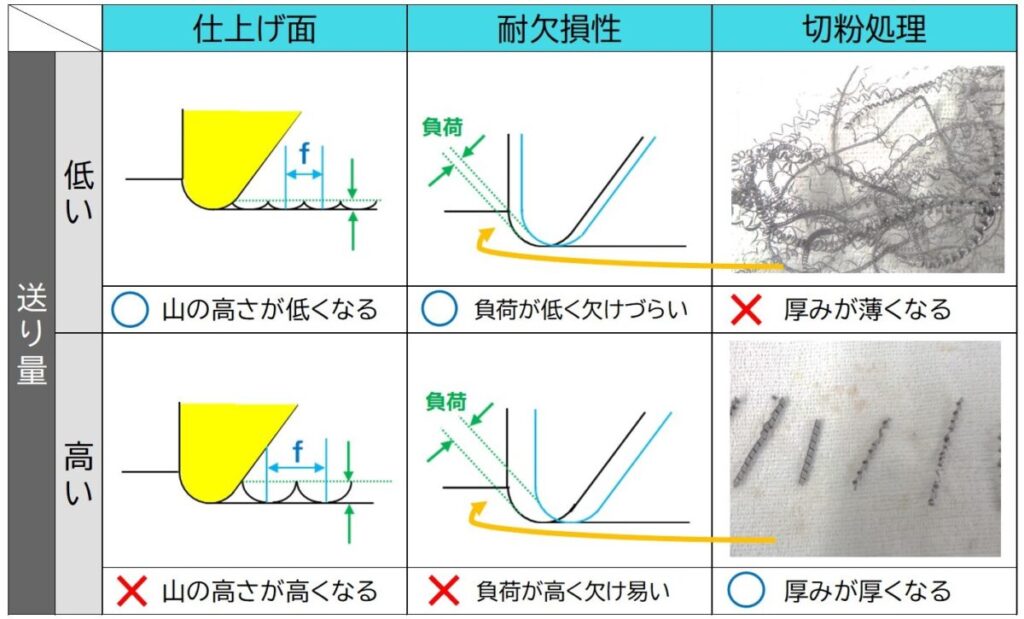

送りがワークに及ぼす影響とは?
![](https://senban.mmbible.com/wp-content/uploads/2022/08/lathe-gde075d82b_1920-1-1024x685.jpg)
「送り」は切削加工の3条件と言われているように、いくつに設定するかでワークに及ぼす影響が大きく変化します。
![](https://senban.mmbible.com/wp-content/uploads/2022/08/送りの影響-1024x704.jpg)
送りは1回転当りの移動量という前提を踏まえて解説します!
![あきよし](https://senban.mmbible.com/wp-content/uploads/2023/06/Akiyoshi01-252x300.png)
仕上げ面
送りが高いということは大きく進むというイメージなのでどうしても仕上げ面の山の高さに差が出ます。
![](https://senban.mmbible.com/wp-content/uploads/2022/08/仕上げ面の影響-1024x460.jpg)
耐欠損性
送りが高いということは一気にたくさん削るということです。
なのでその分、工具に負荷が掛かります。
![](https://senban.mmbible.com/wp-content/uploads/2022/08/耐欠損性-1024x460.jpg)
切粉処理
上記の「耐欠損性」のように送りが高いとその分削る肉が増えます。
それに伴い切粉も厚くなり絡みつきにくくなります。
![](https://senban.mmbible.com/wp-content/uploads/2022/08/切粉処理-1024x460.jpg)
![見習い君](https://senban.mmbible.com/wp-content/uploads/2022/12/後輩君-261x300.png)
むむ!
送りが高いと切粉は絡みにくくなるけど欠け易くなるのか…
そうなんだよね!
だから色々試してみて設備に合った条件を見つけるのがいいよ♪
![あきよし](https://senban.mmbible.com/wp-content/uploads/2023/06/Akiyoshi01-252x300.png)
送りの求め方
![](https://senban.mmbible.com/wp-content/uploads/2022/08/calculator-gc0ac5beee_1920-1-1024x683.jpg)
![見習い君](https://senban.mmbible.com/wp-content/uploads/2022/12/後輩君-261x300.png)
初めて使う刃物の時はどうしよう…
大丈夫だよ♪
その工具メーカーのカタログは持ってる?
![あきよし](https://senban.mmbible.com/wp-content/uploads/2023/06/Akiyoshi01-252x300.png)
各工具メーカーのカタログにはそれぞれの工具に合った「推奨条件」が記載されています。
カタログには推奨の範囲が記載されています。
その中で自社に合った条件を見つけると良いでしょう。
![見習い君](https://senban.mmbible.com/wp-content/uploads/2022/12/後輩君-261x300.png)
今はオンラインカタログもあって便利ー♪
是非、参考にしてみてね!
![あきよし](https://senban.mmbible.com/wp-content/uploads/2023/06/Akiyoshi01-252x300.png)
※コチラの記事では「切粉処理に関する内容」を詳しく紹介しています。
