【簡単解説】切粉、切り屑処理の悩み1分改善!巻き付き、噛み込み対策や飛ばし方を紹介!

切りくず処理

本ページには広告が含まれています

見習い君
見習い君

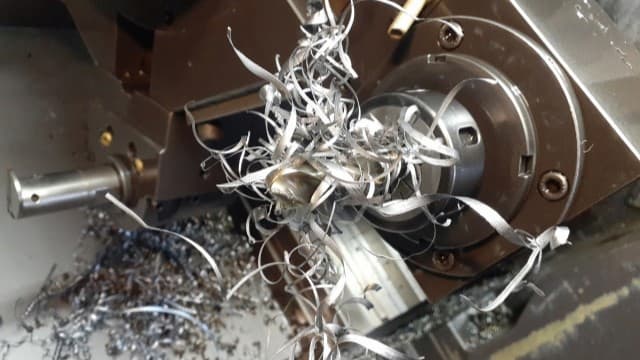

切粉が製品に巻き付いて困っています!

何か良い方法はありますか?

他にもこんな方にオススメ

  • 切粉を細かく粉砕したい!
  • 切粉が絡まなくなる加工条件を教えて!
  • 切粉を飛ばす良い刃物はないの?

あるよ!主に5つ!!

あきよし
あきよし

切粉処理の対策

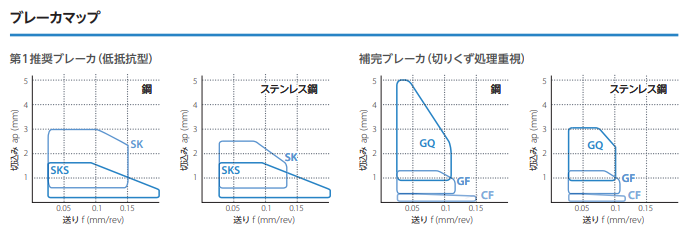

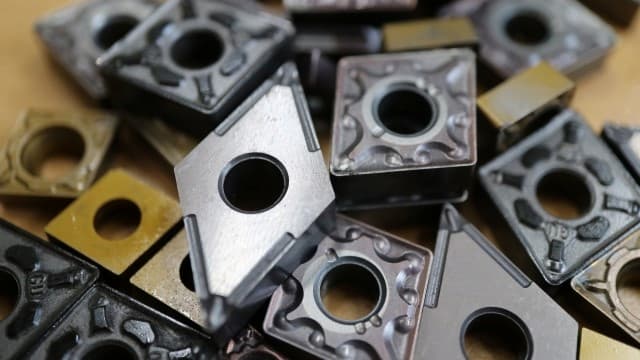

  • 適切なブレーカーの選択

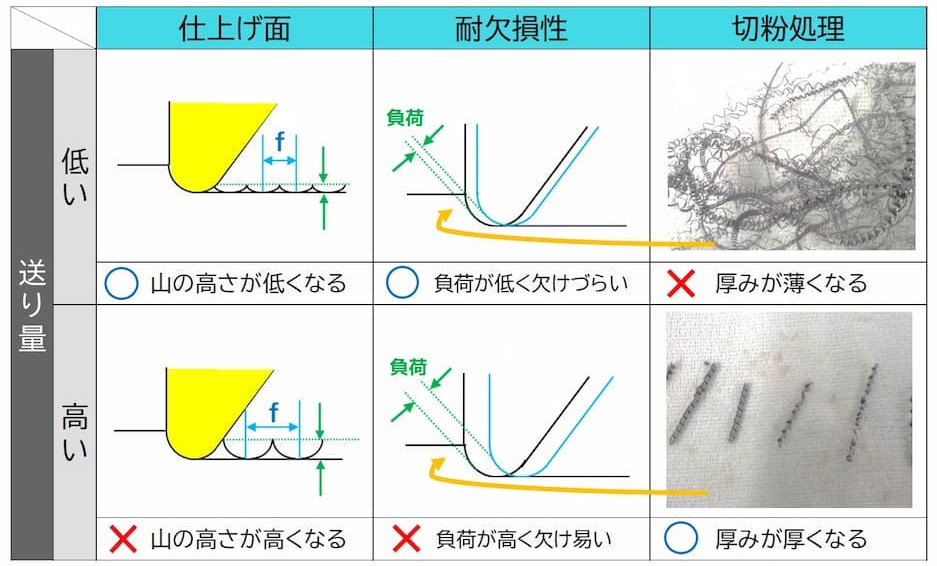

  • 送りの変更

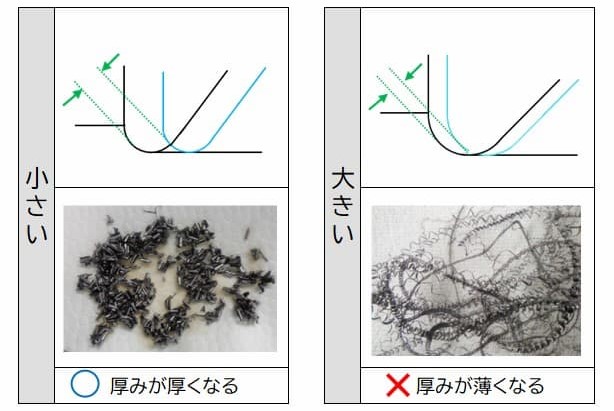

  • コーナーRの大きさ変更
  • 切削速度の変更

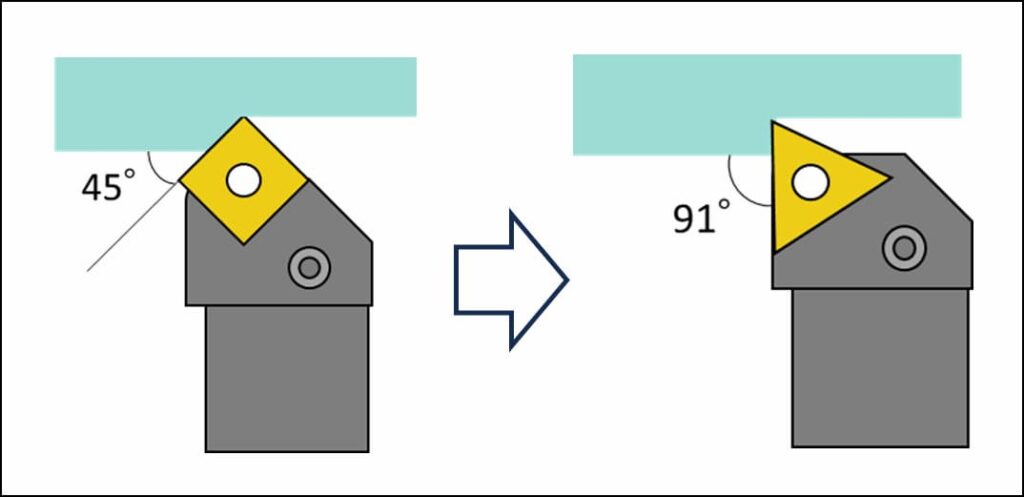

  • 切込み角を変更
この記事を書いた人

切粉が製品や工具に絡みついて設備が故障するというケースは非常に多いです。

私はこれまで20年以上に渡りNC旋盤で加工をおこなってきましたが、切粉には何度も痛い目を見せられてきました。

しかし今は切粉に対してどういった対応をすれば良いのか分かっているため切粉に悩まされることは一切ありません。

そこでこの記事では、加工初心者の方でもできる、私が何年もかけてたどり着いた切粉処理の方法について解説します。

記事を読むメリット

切粉処理で悩まなくて良くなる

切粉処理について詳しくなりたい方は、ぜひ最後まで読んでください。

約3分で読める記事になってるよ♪

\ めちゃくちゃ売れてます /

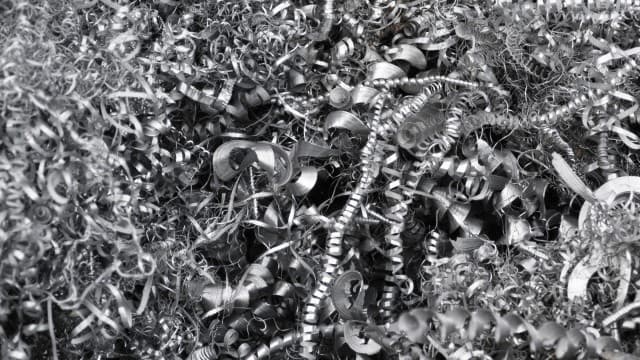

切粉・切り屑の種類

切粉が引き起こす問題

切削加工において、切粉処理はとても重要な課題です。

切粉を適切に処理をしないと様々な問題を引き起こします。

切粉が引き起こす問題

  • 被削材に絡みつき形状不良
  • 刃工具に絡み付き早期欠損
  • 仕上げ面に傷をつけ粗さ不良
見習い君
見習い君

いつも切粉に悩まされてます。

切粉の形状に合わせた対処を覚えようね!

あきよし
あきよし

切粉の種類

切粉の種類は主に4つ!

あきよし
あきよし

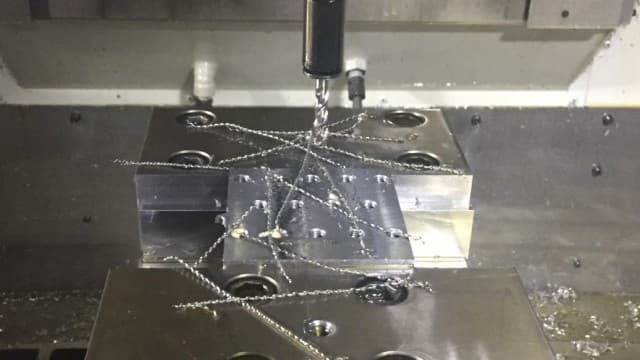

絡む切粉

特徴①:ワークや工具に絡み付き、仕上げ面に傷をつけてしまう

特徴②:ワークとチップの間に噛みこみ、チップ欠損が発生

メリット:特になし

デメリット:キズ不良、突発欠損、チョコ停発生

対策

  • 送りを上げる
  • 切削速度を下げる
  • チップブレーカーの見直し
  • コーナーRを小さくする

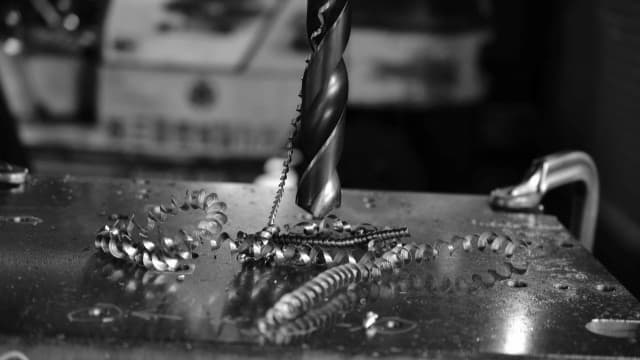

連続カール切粉

特徴:ワークや工具に巻き付きが発生してしまう

メリット:切削抵抗が低い

デメリット:工具、ワークに絡まる可能性がある

対策

  • 送りを上げる
  • 切削速度を下げる
  • チップブレーカーの見直し
  • コーナーRを小さくする
連続カール切りくず

切断切粉

※ オススメ ※

特徴:半月状の切粉で,

一般的に好まれる切りくず形態

メリット:切粉処理に優れる

デメリット:内径に残りやすい

切断切りくず

飛散切粉

特徴:無理に切断し過ぎている

メリット:切粉処理に優れる

デメリット:突発欠損、仕上げ面の悪化

対策

  • 送りを下げる
  • 切削速度を上げる
  • チップブレーカーの見直し
  • コーナーRを大きくする
飛散切りくず
切粉の形態
切粉の形態
見習い君
見習い君

これは分かりやすい!

最後に対策の詳細だけ話させて!

あきよし
あきよし

切粉・切り屑の具体的な対策

対策は大きく分けて5つ!

あきよし
あきよし
切粉処理の対策例
切粉処理の対策例
見習い君
見習い君

やれることがたくさん見つかりました!

※ お得情報

今なら「現場掲示用:切粉・切り屑の種類と対策」無料配布中!

>>> 無料ダウンロードはコチラ

(仕様上、アドレスの登録がありますが、特にコチラから何かを送るとかはありません)

お役に立てれば光栄です!

あきよし
あきよし

\ めちゃくちゃ売れてます /

まとめ:切粉、切り屑処理の悩み改善

冒頭で話したように、切削加工において、切粉処理はとても重要な課題です。

切粉を適切に処理をしないと様々な問題を引き起こします。

そしてその切粉処理には「加工条件」がとても重要になってきます。

以下の記事では加工条件の基礎について解説していますのでそちらも併せてご覧ください。

ぜひ色々試して最高の条件を見つけてね!
